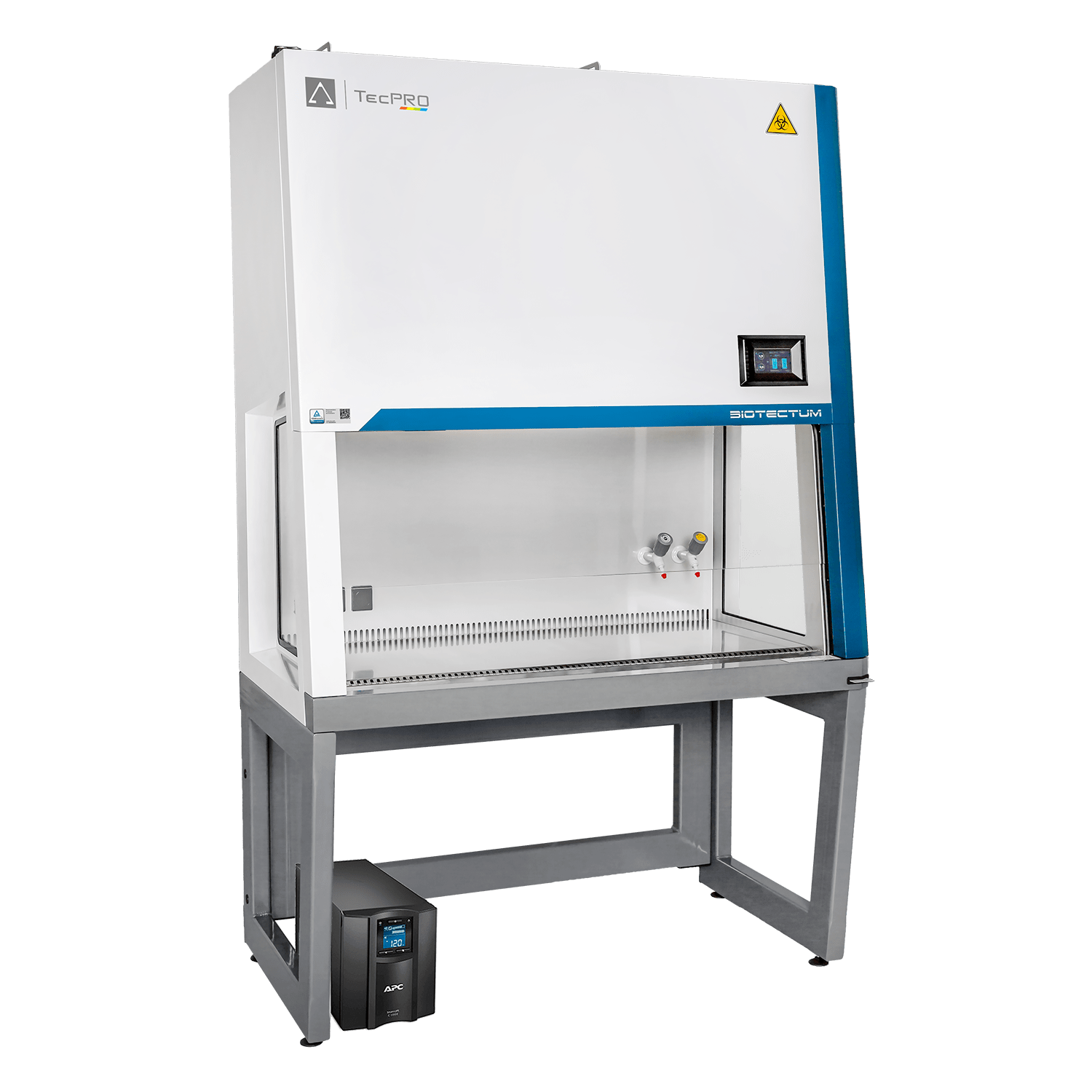

Nowa generacja komór laminarnych BioTectum TecPRO

II klasa bezpieczeństwa mikrobiologicznego

linia advanced

Konstrukcyjne założenia komór laminarnych, uwzględniające komfort i bezpieczeństwo użytkownika oraz dbałość o środowisko naturalne, pozwoliły osiągnąć spektakularny efekt w postaci nowoczesnego i wydajnego urządzenia. Innowacyjne podejście do zaplanowania obsługi sprzętu zaowocowało stworzeniem inteligentnego systemu zarządzania opartego o wysoko funkcjonalny panel kontrolny z dedykowanymi klawiszami do zlecania poszczególnych zadań. Jego atutem jest wbudowany i rozbudowany zbiór komunikatów informacyjnych oraz alarmowych, pozwalających na eksploatację sprzętu oraz działania interwencyjne w razie wystąpienia nieprawidłowości, w czym wspierają urządzenie również funkcje auto-diagnostyki.

Nowoczesny projekt urządzenia nie powinien koncentrować się wyłącznie na warstwie użytkowej. Aspekt wizualny odgrywa równie istotne znaczenie, a charakter i standard wykonania niewątpliwie wpływają na jakość samej pracy urządzenia. Zastosowanie najlepszych jakościowo komponentów pozwala zapewnić długą, bezawaryjną eksploatację sprzętu. Właśnie dlatego komory laminarne z serii Advanced dostępne są w bardzo dobrych wersjach wykonania.

Bezpieczeństwo i ochrona
  • Szyba frontowa poruszana elektrycznie, aerozo-szczelna  w pozycji zamkniętej, umieszczona pod kątem  do blatu roboczego, automatycznie ustawiająca się w pozycji roboczej
  • Filtr główny oraz wylotowy minimum klasy H14 o skuteczności 99,995 % dla cząstek ≥ 0,3 µm
  • Alarmy wizualne oraz akustyczne natychmiast powiadamiają o każdej odchyłce od wymaganych parametrów
  • TEC FLOWTM automatyczna cyfrowa kompensacja prędkości przepływu powietrza w komorze i na wylocie w zależności od zmieniających się warunków pracy, np. w wyniku stopniowego zapychania filtrów
  • TEC BLOCKTM sterowana elektrycznie mechaniczna blokada ruchu okna w dół
  • TEC WINDOW REMOTETM Funkcja umożliwiająca indywidualne ustawienie wysokości otworu komory w zakresie 160 – 250 [mm] z poziomu panelu sterowania
  • TEC CARDTM karta zbliżeniowa w technologii RFID –system kontroli dostępu przy użyciu kart zbliżeniowych (klucz elektroniczny) z dwoma poziomami uprawnień - administratora oraz użytkownika
  • TEC REMOTE CONTROLSTM zdalna diagnostyka ustawień komory
  • TEC SUSPENDTM tryb ekonomiczny
  • TEC DSAMTM automatyczna dezynfekcja powierzchni przez zamglenie (DSAM), automatyzacja procesu polega na możliwości przeprowadzenia całego procesu (DSAM) bez obecności człowieka, a tym samym bez stwarzania zagrożenia dla użytkownika
  • TEC LOGGTM scentralizowany system rejestracji i nadzoru poprzez sieć GSM lub WiFi
  • TEC TIGHTTM aerozo-szczelna szyba przednia z możliwością czyszczenia jej wewnętrznej powierzchni
  • TEC ALARMTM alarmowy system przeciwpożarowy z możliwością powiadamiana na SMS
Konstrukcja
  • Trzy silniki ECM (elektronicznie komutowane) firmy ebm papst zapewniają  niski pobór energii elektrycznej i niewielką emisję ciepła oraz hałasu
  • Szyba frontowa poruszana elektrycznie i umieszczona pod kątem w stosunku do blatu roboczego z możliwością odchylenia na siłownikach gazowych co ułatwia czyszczenie jej wewnętrznej powierzchni
  • Unikatowa konstrukcja oparta na szkielecie metalowym zapewnia wysoką sztywność konstrukcji co bezpośrednio ma wpływa na warunki pracy
  • Wlot powietrza w kształcie litery V
  • Gładkie krawędzie szczelin znajdujących się w V-kształtnym wlocie powietrza
  • Dedykowany specjalnie zaprojektowany mikroprocesorowy system sterowania z panelem dotykowym lub klawiaturą membranową z wyświetlaczem LCD (opcja)
  • Dodatkowy (drugi) panel sterowania umieszczony w podłokietniku z klawiaturą membranową
  • Liczba wbudowanych programów 3 + program czyszczący BT-CLEAN
  • Boki komory przeszklone, pełne (opcja)
  • Źródło światła białego jarzeniowe lub LED (800 ÷ 1700) lx w zależności od wersji z regulacją natężenia oświetlenia
  • Elementy oświetlenia umieszczone poza obszarem komory roboczej
  • Przyłącza mediów umieszczone na górze komory co umożliwia przysunięcia komory do ścian i innego wyposażenia laboratorium
  • Lampa UV zamontowana na stałe
  • Misa ze stali nierdzewnej kwasoodpornej klasy 1.4301 umieszczona pod blatem roboczym
  • Blat roboczy oraz V-kształtny wlot powietrza ze stali nierdzewnej typ 1.4404, AISI/ASTM 316 L
  • Wnętrze obszaru roboczego wykonane ze stali nierdzewnej kwasoodpornej klasy 1.4301, AISI/ASTM 304 w konstrukcji bezszwowej
  • Podłokietnik na przedramię mocowany na całej długości obszaru roboczego z wbudowaną uszczelką dla precyzyjnego domykania szyby frontowej
  • Blat roboczy pełny, dzielony opcja (dla BioTectum TecPRO 1.8 występuje tylko blat dzielony)
  • Stelaż pod komorę o wysokości 750 [mm], do blatu roboczego 795 [mm]
  • U-FS – filtr siatkowy chroniący silniki oraz filtry przed zanieczyszczeniem mechanicznym – opcja
  • TOFF zawór do gazów palnych – opcja
  • TOFF zawór do próżni – opcja
  • Czujnik temperatury w przestrzeni  komory roboczej – opcja



Stylistyka
TecPro kolory
TecPro kolory
  • Obudowa blacha stalowa malowana RAL 7047
  • Elementy stylistyczne VERMILION RAL 2002 inny kolor  (opcja)
Certyfikaty

0000046276 407117

  • Certyfikat zgodności z normą EN 12469:2002 wydany przez niezależną jednostkę certyfikującą TÜV Rheinland
  • Deklaracja zgodności CE
Dodatkowe informację
  • Urządzenie jest dostarczane z stelażem wykonanym z profili zamkniętych o wysokości 750 mm do blatu roboczego 785 mm
  • Stelaż elektrycznie regulowany (opcja)
  • Stelaż na kołach blokowany nóżkami poziomującymi (opcja)
  • Blaty dzielone (opcja), dla wersji TecPRO 1.8 standard

Dodatkowe informację techniczne lub odnośnie możliwych opcji wyposażenia prosimy o kontakt  biotectum@alchem.com.pl

dane techniczne

DANE PODSTAWOWE

  • Typ konstrukcji - DIN 12980; EN 12469:2002
  • Oznakowanie - CE

SPECYFIKACJA UŻYTYCH MATRIAŁÓW

  • Ilość silników - 2-3 silniki elektronicznie komutowane
  • Klasa filtra głównego oraz wylotowego - przynajmniej HEPA H14 o skuteczności 99,995% dla cząstek ≥ 0,3 µm
  • Materiał obszaru roboczego - stal niedzewna kwasoodporna gatunek 1.4301, AISI/ASTM 304
  • Materiał blatów oraz wlotów powietrza w kształcie litery V - stal nierdzewna kwasoodporna gatunek 1.4404, AISI/ASTM 316 L
  • Materiał obudowy - blacha stalowa pokryta farbą proszkową
  • Materiał okna frontowego - szkło bezpieczne hartowane nie przepuszczalne dla promieniowania UV
  • Elementy stylistyczne kolor - vermilion RAL 2002

DANE TECHNICZNE

  • Poziom ciśnienia akustycznego - 37 - 48 dB (w zlezności od modelu oraz trybu pracy)
  • Drgania mechaniczne - EN ISO 5349 ≤ 0,005 mm
  • Natężenie oświetlenia - 800 do 1700 lux (w zależności od modelu oraz zastosowanego źródła światła)

DANE ELEKTRYCZNE

  • Zasilanie - 1N 230V/50 Hz
  • Zabezpieczenie gniazdek elektrycznych - 10 A
  • Pobór mocy elektrycznej - średnio około 140 W (tryb SUSPEND bez oświetlenia 34 W)

WYMIARY URZĄDZENIA

  • Szerokość - około 1300; 1650; 1950 mm
  • Głębokość - około 800 mm
  • Wysokość ze stelażem - około 2100 do 2170 mm + 30 mm
  • Wysokość do blatu roboczego - 735; 785 mm + 30 mm

WYMIARY PRZESTRZENI ROBOCZEJ

  • Szerokość - około 1200; 1500; 1800 mm
  • Wysokość - około 710 mm
  • Głębokość - około 600 mm
Inteligentny system zarządzania

TEC touch panel

Dotykowy panel kontrolny z graficznym wyświetlaczem LCD z dedykowanymi klawiszami funkcyjnymi – oświetlenie, poruszanie szybą frontową, programowanie basic oraz advanced lampy UV, funkcja pracy wentylatorów exhaust na 100% mocy, funkcja włącz/wyłącz wentylatory. Intuicyjne ułożenie ikon wyboru  ułatwia poruszanie się po menu dostępnych funkcji w tym np. wybór programów, programowanie lampy UV, podgląd liczników pracy filtrów, lampy UV, zmiana języka oraz inne. Możliwość wyboru komunikatów w języku polskim, angielskim oraz niemieckim.

panel kontrolny

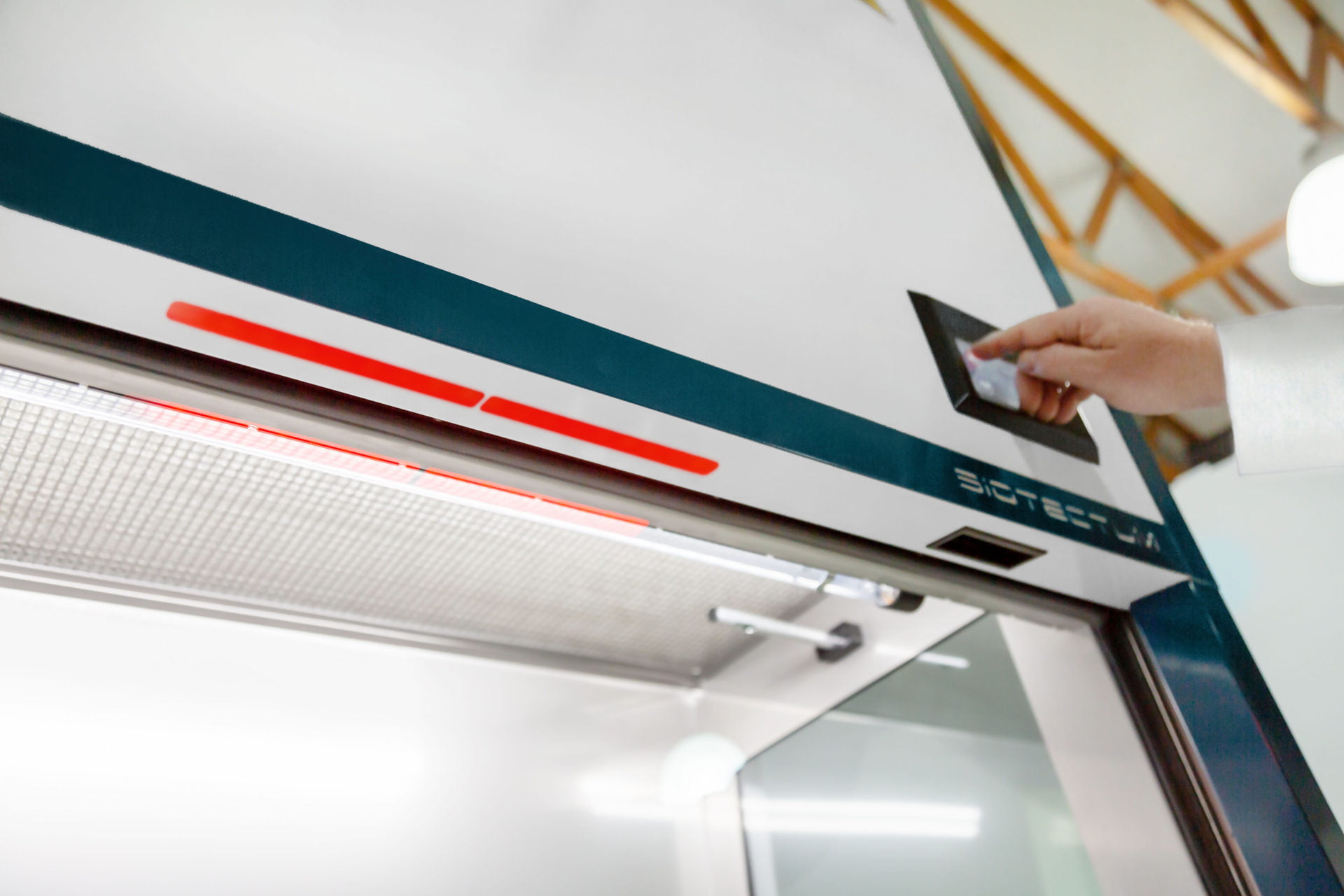

2BPU 190409 640936

  • Mikroprocesorowy system sterowania z dotykowym panelem kontrolnym oraz podręcznym dodatkowym panelem z klawiaturą membranową zlokalizowany w podłokietniku
  • Na panelu wyświetlane sa między innymi komunikaty dotyczące prędkości powietrza, alarmów, czasu pracy filtrów, urządzenia, lampy UV itp.
  • Liczba wbudowanych programów 3 + program czyszczący TEC CLEAN
  • Możliwość wyboru komunikatów w języku polskim, angielskim oraz niemieckim.
komunikaty informacyjne
  • prędkość przepływu powietrza w obszarze pracy skierowanym pionowo w dół [m/s]
  • prędkość przepływu w barierze powietrznej [m/s]
  • temperatura w przestrzeni komory roboczej - opcja aktywna w przypadku wyposażenia komory w czujnik temperatury
  • wbudowane liczniki czasu pracy filtrów, lampy UV z funkcją przypominającą o konieczności ich wymiany
  • komunikaty procentowego zużycia lampy UV
  • graficzny wskaźnik stanu zużycia filtrów HEPA
  • Komunikaty procentowego zużycia filtrów HEPA
Komunikaty alarmowe
  • wentylatory pracują na maksymalnej wydajności
  • zbyt mała prędkość powietrza bariery poza zakresem normy EN 12469:2002
  • prędkość przepływów laminarnych poza zakresem normy EN 12469:2002
  • przekroczony czas pracy lampy UV
  • przekroczony czas pracy filtrów
  • przekroczony czas pracy bez przeglądu serwisowego
  • okno poza pozycją roboczą
  • przekroczona temperatura w komorze – opcja – wymaga doposażenia komory w czujnik temperatury
  • przerwany proces sterylizacji
  • nieaktywny tryb komory BEZPIECZNA
  • wykryto zanik napięcia zasilania
AUTO-DIAGNOSTYKA
  • uszkodzenie czujników przepływu powietrza z rozróżnieniem, którego czujnika uszkodzenie dotyczy
  • awaria elementów funkcyjnych związanych z oknem frontowym
  • wbudowane zabezpieczenia uniemożliwiające załączenie lampy UV w czasie pracy komory z podniesioną szybą frontową
  • dezaktywacja przycisków na panelu sterowania przy podniesionej pokrywie przedniej urządzenia
DEKONTAMINACJA
  • lampa UV zainstalowana na stałe, dodatkowa lampa UV – opcja
  • program do automatycznej fumigacji H2O2 przy użyciu urządzeń marki Phileas

materiał przestrzeni roboczej

wersja

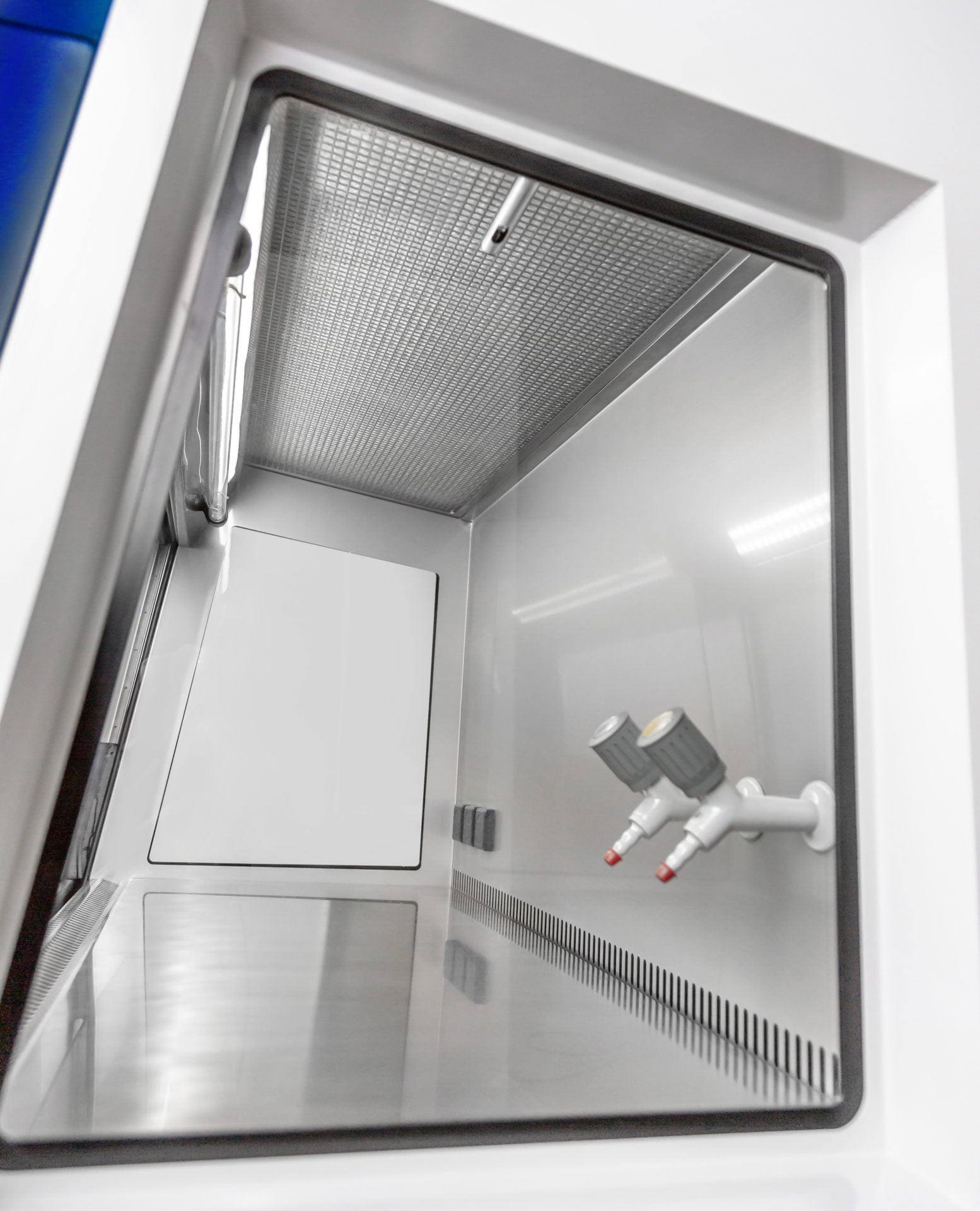

Przestrzeń robocza może być wykonana według różnych technologii oraz matareiałów, tak aby spełniała indywidulane wymagania osób obsługujących urządzenie

TecPro nierdzewka01

br design (standard)

  • wnętrze obszaru roboczego wykonane w całości ze stali nierdzewnej kwasoodpornej 1.4301, AISI/ASTM 304. Blat roboczy oraz V-kształtny wlot ze stali nierdzewnej kwasoodpornej 1.4404, AISI/ASTM 316L.
TecPro malowana01

gr design (opcja)

  • wnętrze obszaru roboczego wykonane z blachy stalowej, malowane elektrostatycznie farbą antybakteryjną i chemoodporną (powłoka pielęgnacyjna IGP-DURA®). Blat wykonany ze stali nierdzewnej kwasoodpornej 1.4301, AISI/ASTM 316L, pokryty powłoką IGP-DURA® lub bez powłoki IGP-DURA®.
TecPro mirror

mr design (opcja)

  • wnętrze obszaru roboczego wykonane w całości z polerowanej stali nierdzewnej kwasoodpornej- efekt lustra, – 1.4301, AISI/ASTM 304. Blat roboczy oraz V-kształtny wlot ze stali nierdzewnej kwasoodpornej 1.4404, AISI/ASTM 316L.
